Description

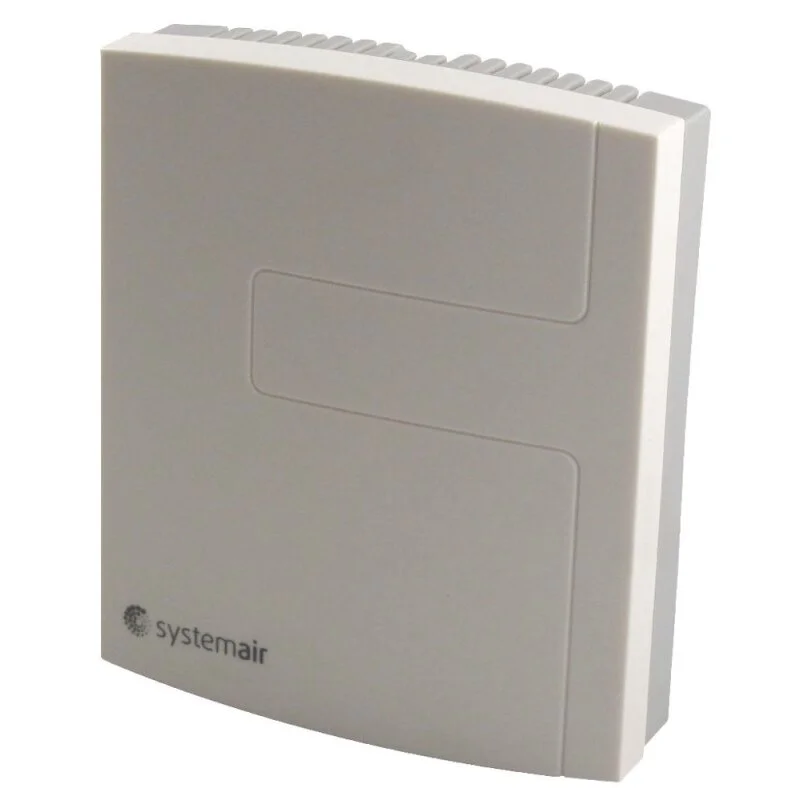

EC-Basic-H, Feuchte Regelung, 100-240VAC, 50/60 Hz, Sensor integriert
Raumbediengerät zur Feuchteregelung.
Die Funktionsweise des Reglers basiert auf dem Vergleich der aktuellen Raumfeuchte mit einem einstellbaren Sollwert.
Er regelt ein Ausgangssignal von 0…10 V mit einem proportionalen Algorithmus in direkter oder invertierter Wirkungsweise in Abhängigkeit der Jumper-Position JP1.
Das Ausgangssignal wird an einen Ventilator angelegt.
JP1, 1-2 geschlossen: Befeuchtung
JP1, 2-3 geschlossen: Entfeuchtung
Der Feuchtesollwert wird mit dem Drehschalter SW1 eingestellt, der Proportionalbereich mit dem Drehschalter SW2.
Der Spannungsbereich für den Ventilator wird mit den Drehpotentiometern MIN und MAX ausgewählt.
Das MIN-Drehpotentiometer wird verwendet, um die minimale Spannung zu definieren, das MAX-Drehpotentiometer um die entsprechende maximale Spannung zu definieren.
Der P-Regler wird dann in dem Bereich des eingestellten Werts für MIN bzw. MAX betrieben.
Regler zur Montage an der Wand.
Technische Daten:
Nenndaten
Nennspannung: 265V
Spannung: 85 bis 265V
Frequenz: 50; 60Hz
Leistungsaufnahme: 0W
Temperaturbereich: -20 bis 50°C
Regler und Sensoren
Feuchtigkeitsmessung: 0 bis 100%RH
Abmessungen und Gewichte
Gewicht: 0,137kg
Herstellerinformationen: Systemair GmbH, Seehöfer Str. 45, 97944, Boxberg, Baden-Württemberg, Deutschland,
