strawi 125-25 Aufbaugruppe FW0-130-SM

Description

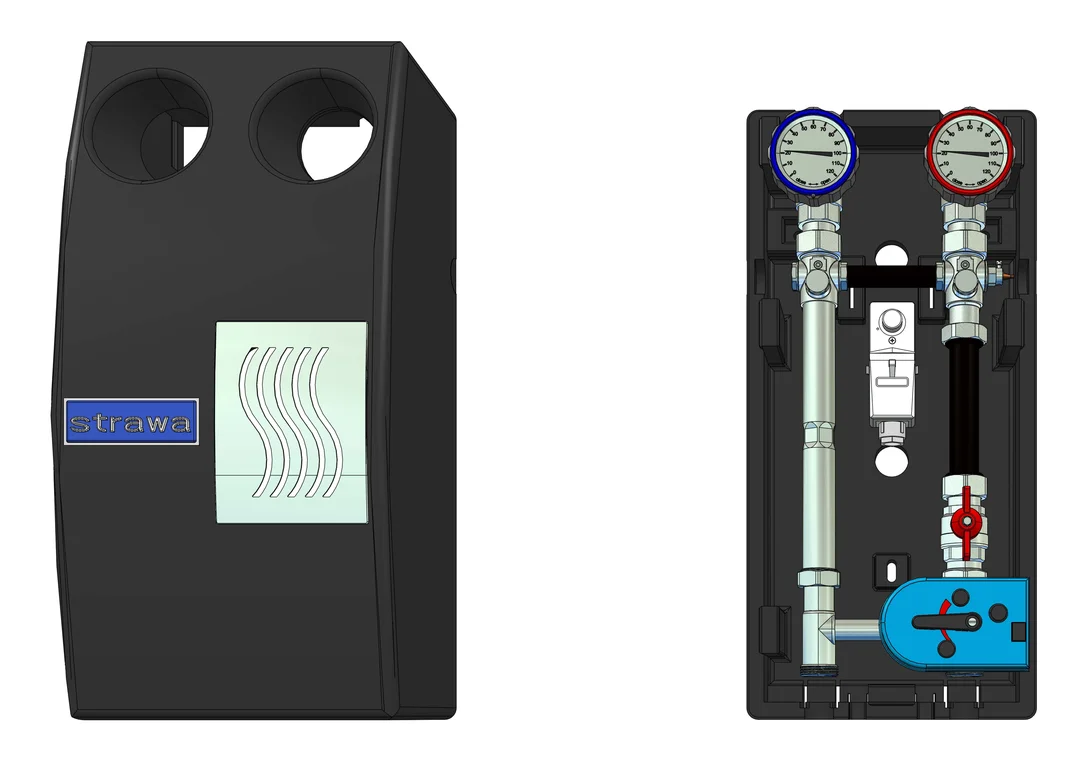

strawi 125-25 Aufbaugruppe FW0-130-SM strawi 125-25 Aufbaugruppe FW0-130-SM für einen festwertgeregelten Heizkreis bestehend aus: zwei 1“ Thermometerkugelhähnen (0-120 Grad C) im Vorlauf mit Rückflussverhinderer, Drei-Wege-Mischer 1“ Kvs 10,75 und Festwert-Stellmotor Einstellbereich 25-45 Grad C. 24/230 V im Vorlauf, regulierbarer Bypass im Mischer, zusätzlicher Kugelhahn im Vor- und Rücklauf, Pumpendistanzstück 1“ x Länge 130 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe, Verrohrung aus Edelstahl 1.4301 DN 25, mit EPP-Dämmung gemäß EnEV und Ausschnitten für Verteileranschlüsse, Flachdichtungen EPDM, max. Betriebsdruck: 6 bar max. Betriebstemperatur: 100 Grad C max. Volumenstrom: 0,86 kbm/h, 10 kW bei delta T = 10 K Stutzenabstand: 125 mm Bemaßung (BxHxT): 250 x 525 x 225 mm Primärseite: 1“ AG flachdichtend im Vor-und Rücklauf Sekundärseite: 1“ AG flachdichtend. im Vor- und Rücklauf, lose beigelegter STB (Sicherheits- temperaturbegrenzer eingestellt auf 55°C) zur Verhinderung von Übertemperatiren in Flächenheizungssystemen, werkseitig druckgepüft und komplett im Schutzkarton verpackt empfohlene Pumpen: Grundfos Alpha2 (L) 15-40, Grundfos UPM3 Auto L 15-50, Xylem Eco Floor 15-4/130 Art.-Nr.: 7212011 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
