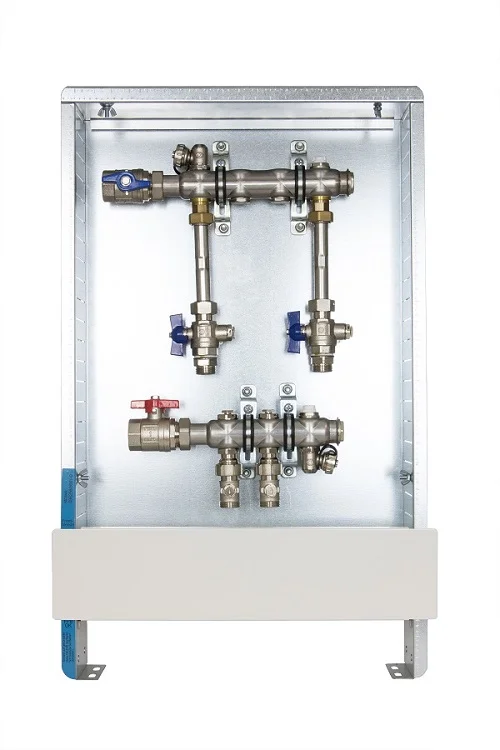

strawa Wohnungsanschlussstation WA 2/1 WMZ

Description

strawa Wohnungsanschlussstation WA 2/1 WMZ Wohnungsanschlussstationen WA 2-5-WMZ Komplette Wärmezählerverrohrung für 2-5 Wohnungen bestehend aus Verteiler: strawa e-class VA mit Wärmezähler- anschlussverrohrung 3/4“ bestehend aus 3/4“ Kugelhahn mit Fühleranschluss für direkteintauchende Fühler (d 5-5,2 mm, M10x1-IG IG) im Rücklauf und Fühlereinbaustück für direkteintauchende Fühler (d 5-5,2 mm, M10x1-IG IG) im Vorlauf, WMZ-Distanz-rohr mit 3/4“ AG fld. Länge 110 mm, Fühlereinbaustück austauschbar (Fühlereinbaustück d 6 mm M12x1 AG, Art.-Nr.: 55-330024), mit Entlüftungsventil 1/2“ im Vor- und Rücklaufbalken und 1/2“ SFE-Ventil im Rücklaufbalken, ab 2 Heizkreisen pro Wohnung mit zusätzlichem Verteilerbalken, Stutzenabstand 50 mm Anschlussgarnitur: e-class AG 1“ mit 1“ Kugelhahn im Vor- und Rücklauf Verteilerschrank: UP-Schrank 69 mit verzinkter oder weißer (RAL 9010) Frontblende, auf Anfrage mit Kunststofftür max. Betriebsdruck: 6 bar max. Betriebstemperatur: 80Grad C (100Grad C) max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss horizontal mit Kugelhahn 1“ IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4“ AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Einbautiefe Schrank: 110-150 mm WA 2/1 Wärmezählerverrohrung: 2 St Heizkreise pro WMZ: 1 Hkr. im UP-Schrank 69/0,4 B x H x T: 435 x 710 x 110-150 mm Frontblende in weiß RAL 9010 Art.-Nr.: 56+032100 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
