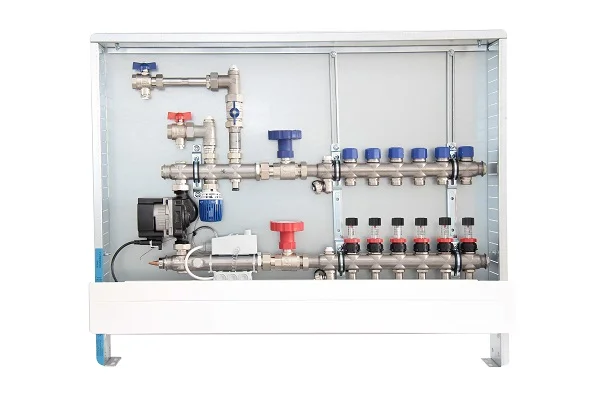

strawa Regelstation FBR 130/63-WMZ 9 Hkr.

Description

strawa Regelstation FBR 130/63-WMZ 9 Hkr. Regelstation für Flächenheizungen FBR 130/63-WMZ Anschluss horizontal Bis ca. 120 qm Fußbodenheizung ausreichend (abhängig vom Wärmebedarf) bestehend aus Regelgruppe 130/4: bestehend aus: Temperatur-Festwertregelventileinsatz 1/2“ mit Tauchfühler (20-50 Grad C), Temperarturbegrenzer als Rohranleger (fix 60 Grad C eingestellt) als Übertemperaturschutz, integriertes Regulierventil (Kvs= 2,88 kbm/h) zur einfachen Einregulierung des Volumenstromes, Pumpe Grundfos UPM3 Auto L 15-50 (auf Anfrage auch andere Pumpen möglich), mit Rückschlagventil Absperrung zwischen Regelgruppe und Verteiler mit Thermometerkugelhähne 1“ 20-120 Grad C im Vor-und Rücklauf, Verteiler: e-class 63 mit absperrbaren integrierten Regolux Durchflussanzeigern 0-3 l/min (Kvs=1,23 kbm/h) mit Memoryfunktion und Anschlussnippel im Vorlauf, absperrbare integrierte Thermostatventileinsätze VA (Kvs=2,56 kbm/h) passend für elektrothermische Stellantriebe im Rücklauf, mit Entlüftungsventil 1/2“ und 1/2“ SFE-Ventil im Vor- und Rücklaufbalken, Stutzenabstand 50 mm, erfüllt DIN EN 1264-4 Anschlussgarnitur: Mit Wärmezählerverrohrung bestehend aus 3/4“ Kugelhahn mit Fühleranschluss für direkteintauchende Fühlern (d 5-5,2 mm, M10x1-IG IG) im Vor- und Rücklauf, zusätzlicher 3/4“ Kugelhahn im Rücklauf, WMZ-Distanzrohr mit 3/4“ AG fld. Länge 110mm, Fühlereinbaustück austauschbar (Fühlereinbaustück d 6 mm M12x1 AG, Art.-Nr.: 55-330024), (auf Anfrage 1“ ) Verteilerschrank: UP-Schrank 69 mit verzinkter oder weißer (RAL 9010) Frontblende, Einbautiefe Schrank: 110-150 mm auf Anfrage mit Kunststofffrontblende max. Betriebsdruck: 4 bar max. Betriebstemperatur: 80 Grad C max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss horizontal mit Kugelhahn auf 3/4“ IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4“ AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Regelstation FBR 130/63-WMZ 9 Hkr. im UP-Schrank 69/1,5 B x H x T: 1025 x 710 x 110-150 mm mit Frontblende in weiß RAL 9010 Art.-Nr.: 56+926309 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
