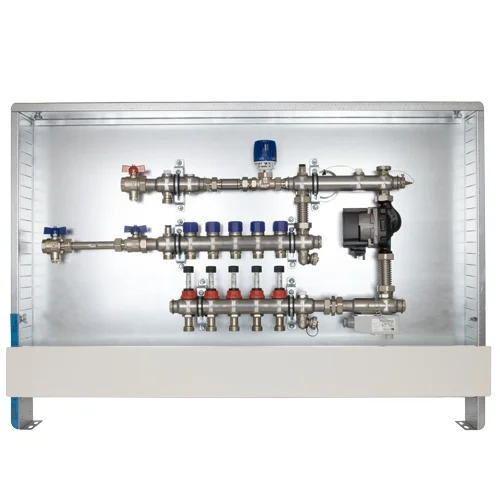

strawa Regel-Kompaktstation 63 FBR 7-H 5 WMZ

Description

strawa Regel-Kompaktstation 63 FBR 7-H 5 WMZ Regel-Kompaktstation für Flächenheizungen mit zusätzlichen Heizkörperanschlüssen 63 FBR-H VA-WMZ Anschluss horizontal Bis ca. 200 qm Fußbodenheizung ausreichend (abhängig vom Wärmebedarf) Flächenheizungsanschlüsse: Versorgung der Heizkreise mit einstellbarer Festwert-Temperatur 20-50 Grad C Heizkörperanschlüsse: Versorgung der Heizkreise mit anliegender Primär-Vorlauftemperatur bestehend aus Regelgruppe: Temperatur-Festwertregelventil 1/2“ mit Tauchfühler (20-50 Grad C), Temperarturbegrenzer als Rohranleger (fix 60 Grad C eingestellt) als Übertemperaturschutz, integriertes Regulierventil (Kvs= 3,89 kbm/h) zur einfachen Einregulierung des Volumenstromes, Thermometer 20-80 Grad C im Sekundärvorlaufbalken, Pumpe Grundfos UPM3 Auto L 15-50 (auf Anfrage auch andere Pumpen möglich), mit Rückschlagventil Verteiler für Flächenheizung: e-class 63 mit absperrbaren integrierten Regolux Durchflussanzeigern 0-3 l/min ( Kvs=1,23 kbm/h) mit Memoryfunktion und Anschlussnippel im Vorlauf, absperrbare integrierte Thermostat- ventileinsätze VA (Kvs=2,56 kbm/h) passend für elektrothermische Stellantriebe (strawa-konform) im Rücklauf, mit Entlüftungsventil 1/2“ und 1/2“ SFE-Ventil (Spül-, Füll und Entleerventil) im Vor- und Rücklaufbalken, Stutzenabstand 50 mm, erfüllt DIN EN 1264-4 Verteiler für Heizkörperanschlüsse: e-class 56 mit integrierten absperrbaren mechanischen Regulierventilen (Kvs = 2,88 kbm/h) im Rücklauf Anschlussgarnitur: Mit Wärmezählerverrohrung bestehend aus 3/4“ Kugelhahn mit Fühleranschluss für direkteintauchende Fühlern (d 5-5,2 mm, M10x1-IG IG) im Vor- und Rücklauf, zusätzlicher 3/4“ Kugelhahn im Rücklauf, WMZ-Distanzrohr mit 3/4“ AG fld. Länge 110mm, Fühlereinbaustück austauschbar (Fühlereinbaustück d 6 mm M12x1 AG, Art.-Nr.: 55-330024), (auf Anfrage 1“ ) Verteilerschrank: UP-Schrank 69 mit verzinkter oder weißer (RAL 9010) Frontblende, auf Anfrage mit Kunststofffrontblende max. Betriebsdruck: 4 bar max. Betriebstemperatur: 80 Grad C max. Volumenstrom: 2,14 kbm/h Primärseite: Anschluss horizontal mit Kugelhahn 3/4“ IG im Vor- und Rücklauf Sekundärseite: Anschluss vertikal mit 3/4“ AG mit Konus passend für Klemmverschraubungen im Vor- und Rücklauf Einbautiefe Schrank: 110-150 mm Regelkompaktstation 63 FBR7-H5 WMZ FBH-Anschlüsse: 7 Hkr. Heizkörperanschlüsse: 5 Hkr. im UP-Schrank 69/4,0 B x H x T: 1475 x 710 x 110-150 mm mit Frontblende in weiß RAL 9010 Art.-Nr.: 56+930705 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
