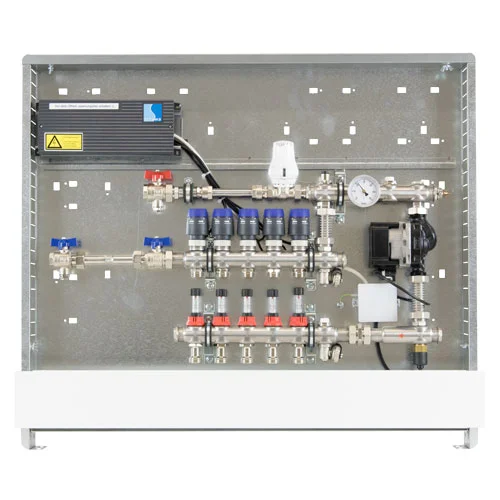

strawa Comfort Regelstation FBR-63-H-WMZ-C69-E 6 Hkr. Regelstation für Flächenheizung mit Festwertregelventil für Vorlauftemperatur einstellbar 20-50 Grad C, horizontaler Anschlussgarnitur mit Wärmezählereinbaustrecke, mit Stellantrieben 230V, Klemmleiste 230V und Vorverdrahtung im Unterputzschrank montiert, ausreichend für ca. 200 qm beheizte Fläche, abhängig vom Wärmebedarf Größere Einbaufläche der Station für: – komfortable Platzierung der Einbauteile – übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste – Einbaumöglichkeit von Wasser- zählereinbaustrecken bei geringstmöglicher Schrankgröße Auslegungsdaten: – max. Wärmeleistung 25 kW bei Delta T 10 K – max. Volumenstrom von 2,14 kbm/h – max. Primär-Betriebstemperatur 80 Grad C – max. Sekundär-Betriebstemperatur 20-50 Grad C – max. Betriebsdruck 4 bar Regelgruppe: – Festwertregelventil mit Tauchfühler (Einstellbereich 20 bis 50 Grad C) – Temperaturbegrenzer (fix auf 55 Grad C) als Übertemperaturschutz – Beimischung aus dem Sekundär-Rücklauf mit integriertem Regulierventil (Kvs 3,89 kbm/h) zur Einregulierung des Volumenstromes – Thermometer 20 bis 60 Grad C im Sekundärvorlauf – Pumpe Grundfos UMP3 Auto L 15-50 – Rückschlagventil im Sekundärkreis Verteiler: – e-class 63 FB-Anschlussverteiler – mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32 – Spül-, Füll-, Entleerventil (SFE-Ventil) 1/2“ und separates Entlüftungsventil 1/2“ im Vor- und Rücklauf – Stutzenabstand 50 mm Vorlaufbalken: – integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff. – absperrbar und visuell regulierbar “Hydraulischer Abgleich“, erfüllt DIN 1264-4 – Einstellbereich 0-3 l/min – Kvs-Wert: 1,23 kbm/h Rücklaufbalken: – Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektrothermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör) – Kvs-Wert: 2,56 kbm/h Anschlussgarnitur: – mit Wärmezählereinbaustrecke – Wärmezählerdistanzrohr 3/4“ Länge 110 mm – Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf – zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: – 3/4“IG – horizontal Sekundäranschlüsse: – alle Heizkreisabgänge mit Anschluss- gewinde 3/4“ AG mit Eurokonus, passend für Klemmverschraubungen Befestigung: – verzinkte Einzelhaltern passend für die Aufnahme in Verteilerschränke – Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109 Schrank: – montiert im Comfort UP-Schrank C69 – Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen – höhenverstellbare Schrankfüße – verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik – Estrichprallblech und Frontblende in galvanisch verzinkt mit pulverbeschichteter Farbgestaltung in Weiß (RAL 9016) – vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich – Einbautiefe: 110-150 mm – Einbauhöhe: 760-890 mm, OKFFB 720 mm Elektrokomponente: -montierte strawlogiX RT-STA 230 V Klemmleiste – strawalogiX RT6-STA8 230 V für 4-8 Hkr. und 6 Raumthermostate – strawalogiX RT8-STA14 230 V für 9-14 Hkr.und 8 Raumthermostate – mit integriertem Pumpenmodul 230 V und individueller Zuordnung der Stellantrieb über ein Wählrad. – montierte strawatherm 230 V Stellantriebe -Vorverdrahtung der strawatherm Stellantriebe auf die strawalogiX Klemmleiste Artikelzubehör (optional): Wasserzählereinbaustrecken wählbar aus: – Art.-Nr.: 2300000101 Wasserzählereinbaustrecke W1 Klick – Art.-Nr.: 2300000102 Wasserzählereinbaustrecke W2 Klick Comfort Regelstation FBR-63-H-WMZ-C69-E 6 Hkr. mit strawalogiX RT-STA 230V + strawatherm 230V und Vorverdahtung, im UP-Schrank C69/2,5 BxHxT: 1025x760x110-150 mm, Frontblende in weiß RAL 9016, Primäranschluss horizontal Art.-Nr.: 5302305306 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
