Description

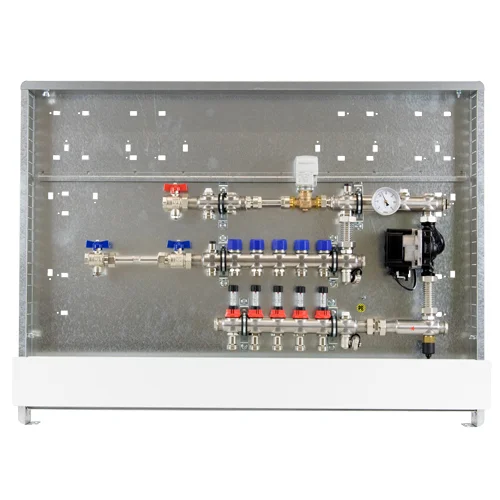

strawa Comfort Kompakt-Mischstation FBM-63-HT1-H-WMZ-C69 10 Hkr. Kompakt-Mischstation für Flächenheizung mit Hochtemperaturabgang mit 2-Wege-Mischventil mit 3-Punk- Stellmotor für witterungsgeführte Vorlauftemperaturregelung, horizontaler Anschlussgarnitur mit Wärmezählereinbaustrecke im Unterputzschrank montiert, ausreichend für ca. 200 qm beheizte Fläche, abhängig vom Wärmebedarf Größere Einbaufläche der Station für: – komfortable Platzierung der Einbauteile – übersichtliche, feste und saubere Verdrahtung der Stellantriebe auf die Klemmleiste – Einbaumöglichkeit von Wasser- zählereinbaustrecken bei geringstmöglicher Schrankgröße Auslegungsdaten: – max. Wärmeleistung 25 kW bei Delta T 10 K – max. Volumenstrom von 2,14 kbm/h – max. Primär-Betriebstemperatur 80 Grad C – max. Sekundär-Betriebstemperatur 20-50 Grad C – max. Betriebsdruck 4 bar Hochtemperaturheizkreis: – HT1: 1x Hochtemperaturheizkreis HT2: 2x Hochtemperaturheizkreis – zur Versorgung von statischen Heizflächen z.B. Badheizkörper mit Primärvorlauftemperatur – Anschluss 3/4“AG mit Konus Abgang im Vorlauf vor Regelgruppe montiert Abgang im Rücklauf am Rücklaufbalken des Verteilers mit integriertem Regulierventil (Kvs=2,88) montiert Mischgruppe: – 2-Wege-Mischventil mit 3-Punkt- Stellmotor 230 V für witterungs- geführte Vorlauftemperaturregelung (Regelung nicht im Lieferumfang) – Temperaturbegrenzer (fix auf 55 Grad C als Übertemperaturschutz) – Beimischung aus dem Sekundär-Rücklauf mit integriertem Regulierventil (Kvs 3,89 kbm/h) zur Einregulierung des Volumenstromes – Thermometer 20 bis 60 Grad C im Sekundärvorlauf – Pumpe Grundfos UMP3 Auto L 15-50 – Rückschlagventil im Sekundärkreis Verteiler: – e-class 63 FB-Anschlussverteiler – mit Vor- und Rücklaufbalken aus profiliertem Edelstahlspezialprofil VA 1.4301 DN 32 – Spül-, Füll- und Entleerventil (SFE-Ventil) 1/2“und separates Entlüftungsventil 1/2“ im Vor- und Rücklauf – Stutzenabstand 50 mm Vorlaufbalken: – integrierte Regolux Durchflussanzeiger VA mit Memory-Funktion aus Edelstahl und Kunststoff. – absperrbar und visuell regulierbar “Hydraulischer Abgleich“, erfüllt DIN 1264-4 – Einstellbereich 0-3 l/min – Kvs-Wert: 1,23 kbm/h Rücklaufbalken: – Thermostatventileinsätze aus Edelstahl zur Regelung von Fußboden- heizungskreisen über elektro- thermische Stellantriebe (Stellantrieb siehe Regelungstechnik und Zubehör) – Kvs-Wert: 2,56 kbm/h – HT1: 1 Heizkreis zusätzlich HT2: 2 Heizkreise zusätzlich Anschlussgarnitur: – mit Wärmezählereinbaustrecke – Wärmezählerdistanzrohr 3/4“ Länge 110 mm – Kugelhahn DN 20 mit Fühlereinbaustück D=5-5,2 mm M10x1 (austauschbar durch Fühlereinbaustück D=6 mm M12x1 AG Art.-Nr.: 55-330024) im Vor- und Rücklauf – zusätzlicher Kugelhahn DN20 im Rücklauf Primäranschlüsse: – 3/4“IG – horizontal Sekundäranschlüsse: – alle Heizkreisabgänge mit Anschluss- gewinde 3/4“ AG mit Eurokonus, passend für Klemmverschraubungen Befestigung: – verzinkte Einzelhaltern passend für die Aufnahme in Verteilerschränke – Befestigungsschellen mit Schalldämm- einlage, erfüllt DIN 4109 Schrank: – montiert im Comfort UP-Schrank C69 – Einbauzarge aus feuerverzinktem Stahlblech mit seitlich universell vorgestanzten Rohreinführungen – höhenverstellbare Schrankfüße – verstellbare Montageschienen mit flexibler Verteilerbefestigungstechnik – Estrichprallblech und Frontblende in galvanisch verzinkt mit pulverbeschichteter Farbgestaltung in Weiß (RAL 9016) – vorgestanzte Öffnungen zur Montage des Wasserzählereinbaumoduls im oberen Bereich – Einbautiefe: 110-150 mm – Einbauhöhe: 760-890 mm, OKFFB 720 mm Artikelzubehör (optional): Wasserzählereinbaustrecken wählbar aus: – Art.-Nr.: 2300000101 Wasserzählereinbaustrecke W1 Klick – Art.-Nr.: 2300000102 Wasserzählereinbaustrecke W2 Klick Elektrokomponenten wählbar aus: – Art.-Nr.: 55-005076 strawatherm Stellantrieb 230V – Art.-Nr.: 55-005077 strawatherm Stellantrieb 24V (nicht in Verbindung mit Klemmleiste strawalogiX 230V geeignet) – Art.-Nr.: 2110110001 strawalogiX RT6-STA8 230V + Montageblech Comfort Schrank für 2-8 Hkr. und 6 Raumthermostate – Art.-Nr.: 2110110002 strawalogiX RT8-STA14 230V + Montageblech Comfort Schrank für 9-14 Hkr. und 8 Raumthermostate Comfort Kompakt-Mischstation FBM-63-HT1-H-WMZ-C69 10 Hkr. im UP-Schrank C69/3,0 BxHxT: 1175x760x110-150 mm, Frontblende in weiß RAL 9016, Primäranschluss horizontal Art.-Nr.: 5412300310 Fabrikat: strawa Telefon: 036256/866-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
