strawa Anschlussstation AS 12h-W2-WMZ-ST

Description

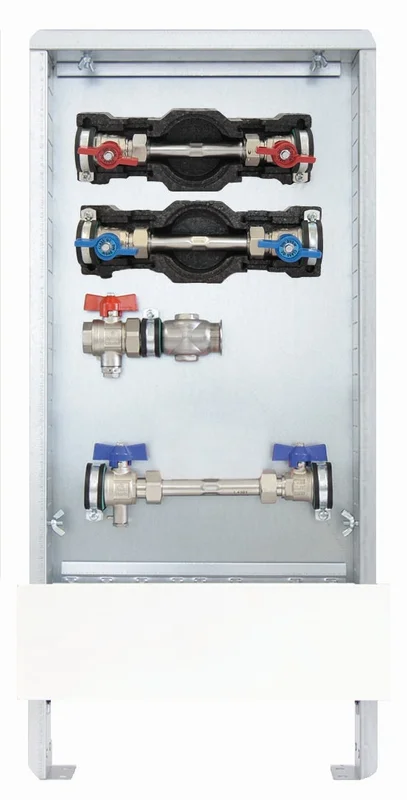

strawa Anschlussstation AS 12h-W2-WMZ-ST Anschlussstation für Heizkörperanbindung AS 12h-WMZ Primäranschluss horizontal mit Wärmezählerverrohrung bestehend aus 3/4“ Kugelhahn mit Fühleranschluss für direkteintauchende Fühler (d 5-5,2 mm, M10x1-IG IG) im Vor- und Rücklauf, zusätzlicher 3/4“ Kugel-hahn im Rücklauf, WMZ-Distanzrohr mit 3/4“ AG fld. Länge 110 mm, Fühlereinbaustück austauschbar (Fühlereinbaustück d 6 mm M12x1 AG Art.-Nr.: 55-330024), mit Entlüftungsventil 1/2“ im Vorlauf Primärseite: Anschluss horizontal mit Kugelhahn 3/4“ IG im Vor- und Rücklauf Sekundärseite: Anschluss horizontal mit 3/4“ IG im Vor- und Rücklauf Wasserzählereinbaustrecken: W1= Wasserzählereinbaustrecke KW mit EPP-Dämmung W2= Wasserzählereinbaustrecken KW + WW mit EPP-Dämmung Schrank: UP-Wandschrank 84/85, Einbautiefe 90-120 mm UP-Standschrank 80, Einbautiefe 90-120 mm mit verzinkter oder weißer (RAL 9010) Frontblende, auf Anfrage mit Kunststofffrontblende Anschlussstation AS 12h-W2-WMZ-ST mit W2 = Wasserzählereinbaustrecke für KW und WW im UP-Schrank 80/0,2 B x H x T: 330 x 710 x 80-120 mm Frontblende in weiß RAL 9010 Art.-Nr.: 56+151212 Fabrikat: s t r a w a Telefon: 036256/8661-0 Fax: -99s t r a w a Telefon: 036256/8661-0 Fax: -99 strawa Wärmetechnik GmbH Gottlieb-Daimler-Straße 4 99869 Schwabhausen Von-Krafft-Straße 5 ​ 73337 Bad Überkingen Telefon: +49 36256 8661-0 E-Mail: [email protected] .de/impressum/

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
