Description

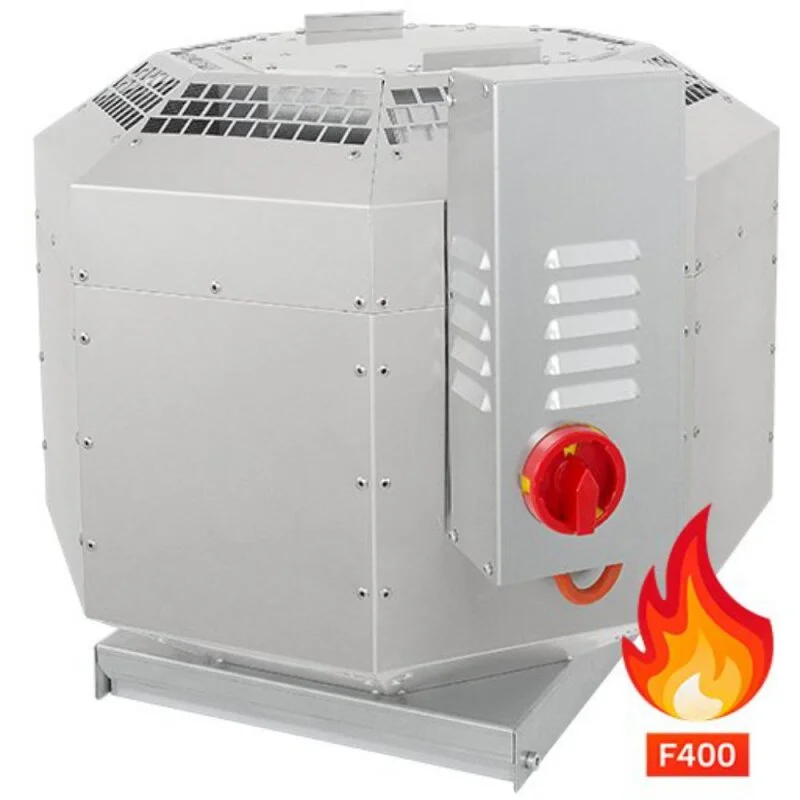

Dach-Radialventilator mit rückwärts gekrümmtem Laufrad und vertikalem Ausblas. Gehäuse aus witterungsbeständigem Aluminium AlMg3, mit 40mm Mineralfaserwolle ausgekleidet. Die Ausblasseite ist durch ein Vogel- und Berührungsschutzgitter vor Eingriffen, Verschmutzungen und sonstigen Fremdkörpern geschützt. Grundplatte aus verzinktem Stahlblech mit tiefgezogener Einströmdüse sowie vormontierten Gewindestiften für die Anschlussmöglichkeit von Rohrflanschen und Zubehör nach DIN 24154 / EN 12 220. Der Ventilator ist für eine einfache Montage am Dachsockel (optional im Zubehör) konstruiert worden, ohne das Gehäuse entfernen zu müssen. Ventilatorgehäuse für
Wartungs- und Reinigungszwecke aufklappbar. Geeignet für den Betrieb gem. VDI 2052. Die eingebaute Ablaufwanne mit Ablaufrinne verhindert die Verschmutzung der Dachfläche und sorgt für einen kontrollierten Ablauf der fetthaltigen Schmutzrückstände in einen Kanalablauf.
Das wirkungsgradoptimierte Laufrad mit rückwärts gekrümmten Schaufeln ist auf die Welle eines spannungssteuerbaren IEC Normmotors montiert. Das Laufrad ist mit einer Graugussnabe und Taperlock Spannbuchse versehen und gewährleistet eine verbesserte Wuchtgüte und eine höhere Betriebsstabilität. Das Laufrad ist zusammen mit dem Motor entsprechend der Gütestufe G 6.3 nach DIN/ISO 1940 auf 2 Ebenen ausgewuchtet. Drehzahlsteuerung über Trafo- Steuergerät möglich. Der Antriebsmotor ist außerhalb des Luftstroms angeordnet. Zum Einsatz kommen wartungsfreie Kugellager mit Lebensdauerschmierung, beidseitig geschlossen. Der Motorschutz erfolgt über in der Wicklung eingebaute Thermokontakte die nach außen geführt sind. Der elektrische Anschluss erfolgt über den vormontierten Geräteschalter.
CE Kennzeichnung entsprechend EG Konformitätserklärung für Elektromagnetische Verträglichkeit EMV – Richtlinie
2004/108/EG. EG – Einbauerklärung nach Maschinenrichtlinie 2006/42/EG – Richtlinie 2009/125/EG (VO 1253/2014/EU).
Typ DVNI 630 D4 F4 30
ID 144625
