Description

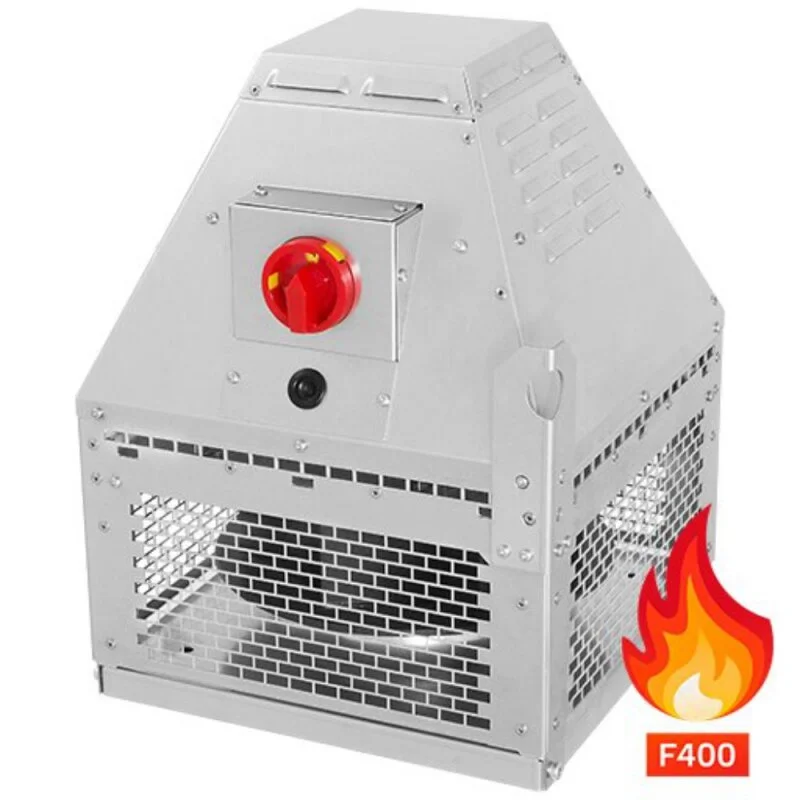

Dach-Radialventilator mit rückwärts gekrümmtem Laufrad und horizontalem Ausblas. Gehäuse aus witterungsbeständigem Aluminium AlMg3. Die Ausblasseite ist durch einen Vogel- und Berührungsschutzgitter vor Eingriffen, Verschmutzungen und sonstigen Fremdkörpern geschützt. Grundplatte aus verzinktem Stahlblech mit tiefgezogener Einströmdüse sowie vormontierten Gewindestiften für die Anschlussmöglichkeit von Rohrflanschen und Zubehör nach DIN 24154 / EN 12 220. Der Ventilator ist für eine einfache Montage am Dachsockel (optional im Zubehör) konstruiert worden, ohne das Gehäuse entfernen zu müssen. Ventilatorgehäuse für Wartungs- und Reinigungszwecke aufklappbar. Geeignet für den Betrieb
gem. VDI 2052.
Das wirkungsgradoptimierte Radiallaufrad mit rückwärts gekrümmten Schaufeln ist auf die Welle eines IEC Drehstrommotors montiert welcher einen speziellen Wellendichtring hat, der das Eindringen von Öl und Wasser verhindert. Das Laufrad ist mit einer Graugussnabe und Taperlock Spannbuchse versehen und gewährleistet eine verbesserte Wuchtgüte und eine höhere Betriebsstabilität. Das Laufrad ist zusammen mit dem Motor entsprechend der Gütestufe G 6.3 nach DIN/ISO 1940 auf 2 Ebenen ausgewuchtet. Drehzahlsteuerung nur über Frequenzumrichter möglich. Der Antriebsmotor ist außerhalb des Luftstroms angeordnet. Zum Einsatz kommen wartungsfreie Kugellager mit Lebensdauerschmierung, beidseitig geschlossen. Motorschutz muss bauseits installiert werden (Überwachung des thermischen Motorstroms über einen FU oder Motorschutzschalter). Der elektrische Anschluss erfolgt über den vormontierten Geräteschalter.
CE Kennzeichnung entsprechend EG Konformitätserklärung für Elektromagnetische Verträglichkeit EMV – Richtlinie
2004/108/EG. EG – Einbauerklärung nach Maschinenrichtlinie 2006/42/EG – Richtlinie 2009/125/EG (VO 1253/2014/EU).
Typ DHN 280 D2 F4 30
ID 150695
