Description

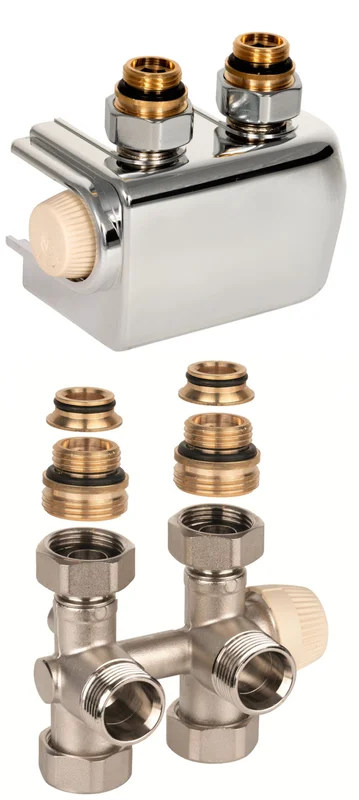

Resideo H-Block mit Heizkörperventil Therafix Universal, 2-Rohr, 3/4, chrom Resideo H-Block mit Heizkörperventil Das Therafix Universal ist ein geräuscharmes, thermostatisches Heizkörperventil für Handtuchheizkörper oder vertikale Plattenheizkörper mit einer Mittenabstand von 50 mm. Das Ventil kann als Durchgang- oder als Eckversion im 2-Rohr Betrieb verwendet werden. Es ist kompatibel mit Thermostatköpfen und Ventilantrieben mit einem Anschluss M 30×1,5. Der verwendete voreinstellbare Ventileinsatz erlaubt den Durchfluss in beiden Richtungen, sodass der Vorlauf an einer beliebigen Seite des Ventils angeschlossen werden kann. Der Ventileinsatz kann eingestellt werden für Wassermengen von 30 bis 130 kg/h. Der Austausch des Ventileinsatzes ist ohne Entleeren der Anlage mit Hilfe eines Montagegerätes möglich. Der Heizkörper kann unter Systemdruck ausgetauscht werden, wenn der Ventileinsatz mittels der Schutzkappe abgesperrt und die Absperrvorrichtung auf der anderen Seite geschlossen ist. Beim systemseitigen Anschluss handelt es sich um ein Außengewinde in 3/4“ Euroconus (EN 16313). Der Anschluss auf der Heizkörperseite ist je nach Ausführung in 3/4“ flachdichtend oder 3/4“ Euroconus ausgeführt, ein Adapter für 1/2“ Anschluss liegt bei. Das Ventilgehäuse, die Kupplungsmuttern und die Verschlusskappen sind aus vernickeltem Messing gefertigt. Die O-Ringe und Flachdichtungen bestehen aus EPDM. Das Produkt wird je nach Ausführung komplett mit einer dekorativen UV stabilen weißen (RAL 9016) oder galvanisch verchromten Abdeckung aus ABS geliefert. Max. Betriebsdruck: 10 bar Mittenabstand Zufuhr / Rücklauf: 50 mm Einstellbar: Ja Thermostatanschluss: M30 x 1,5 Werkstoff des Gehäuses: Messing vernickelt Bauform: Durchgang/Eck Anschlussgröße: 3/4″ Kvs-Wert: 0,7 Nennweite: DN 15 Medium: Wasser, mit max. 50 % Glykol nach VDI 2035 Max. Differenzdruck: 60 kPa Max. Mediumtemperatur: 130 GradC Fabrikat: Resideo Typ: Honeywell Home V2474EDCSY015Ademco 1 GmbH Hardhofweg 40 74821 Mosbach Telefon: +49 (0)62 61 – 81-0 Telefax: +49 (0)62 61 – 81-309 E-Mail: [email protected] .de/de/impressum/
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
