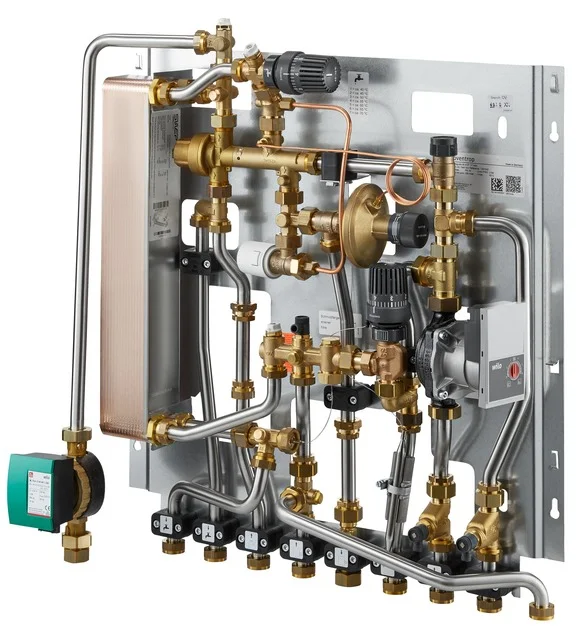

OVENTROP-Wohnungsstation „Regudis W-HTF“ HT“,m. Zirk,m. Mischer,17 l/min,WT kupf OVENTROP-„Regudis W-HTF“ Wohnungsstation TWW-Leistungsbereich – 17 l/min
zur Versorgung einer Wohnung mit Fußbodenheizung und Trinkwasser. Komplett auf Halterungsblech montierte und dichtgeprüfte Einheit.
Bestehend aus:
– Kupfergelötetem Edelstahl Plattenwärmetauscher, senkrecht eingebaut zur Verminderung des Verkalkungsrisikos
– Proportionalmengenregler mit Trinkwasservorrangschaltung und eingebauter Kaltwasserdrosselscheibe, Bauteile des Trinkwasserkreises beschichtet
– Thermostatischer Temperaturregler mit schnell reagierendem Fühler zur Regelung der Warmwasseraustrittstemperatur
– Passstück für Wärmezählereinbau 110 mm, G 3/4, mit Reduzierstück für Fühleranschluss G 1/2 für den Einsatz von direkt tauchenden Fühlern
– Kaltwasser-Wohnungsabgang mit Passtück für Kaltwasserzähler 110 mm G 3/4, zur Zählung des Kaltwasserverbrauchs der Wohnung
– Zonenventil zur Volumenstromeinstellung der Wohnungsheizung mit Montagemöglichkeit für einen optionalen Stellantrieb
– Entlüftungs- und Entleerungsmöglichkeit des Heizkreises
– Differenzdruckregler im Heizungsrücklauf zur Aufrechterhaltung des Differenzdruckes bei schnellen Laständerungen bei Warmwasserzapfung
– Schmutzfänger im Heizungsvorlauf und im Heizkreisrücklauf
– 7 Überwurfmuttern G 3/4 flachdichtend zum Anschluss der Station an die Versorgungsleitungen und zum Heizkreis und Trinkwasserkreis der Wohnung
– Alle Rohrleitungen aus Edelstahl, 18 x 1
Mit Einspritzschaltung zur Regelung der Vorlauftemperatur jedoch mit zusätzlichem Abgang für einen Radiatorkreis und zusätzlicher, zeitgesteuerter Trinkwasserzirkulationsleitung.
Mit Pumpe Wilo Yonos Para RS 15/1 – 6 RKA
Min. Kaltwasserdruck: 2,5 bar
Min. Differenzdruck Versorgung: 300 mbar
Zapftemperatur: tZapf = 45 – 60 C
Min. Vorlauftemperatur: tZapf + 15K
max. Betriebsdruck: 10 bar
max. Betriebstemperatur: 90 C
Zapfmenge: 17
Art.-Nr.: 1341542
EAN: 4026755412666
Hersteller: Oventrop GmbH & Co. KG
