Description

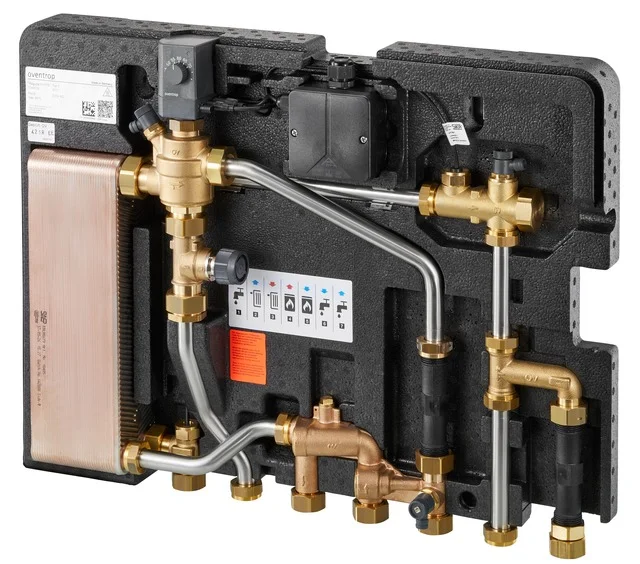

OVENTROP-Wohnungsstation „Regudis W-HTE“ kupfergelötet, 12 l/min. OVENTROP-Wohnungsstation „Regudis W-HTE“ mit werksseitig vormontierter elektronischer Regelung und kupfergelötetem vollversiegeltem Edelstahl-Plattenwärmeübertrager ermöglicht die energieeffiziente und hygienische Versorgung einer Wohnung mit heißem und kaltem Trinkwasser sowie Heizungswasser.
Montiert auf einer wärmeisolierten Unterschale, für Unterputz oder Aufputzwandmontage. Verrohrungen aus Edelstahl 1.4404, und entzinkungsbeständigen Armaturen.
Eine optionale Wärmedämmung reduziert die Wärmeabgabe, und verhindert durch eine getrennte Anordnung der warmführenden von den kaltführenden Leitungen eine Erwärmung des Kaltwassers. In der Dämmoberschale integrierte steckbare Elemente ermöglichen Aussparungen für Wasserzähler, Wärmezähler, sowie den Wärmeübertrager, um eine schnelle Auskühlung des Wärmeübertragers nach eines Zapfvorgangs zu gewährleisten.
Mit der optionalen Wärmedämmung wird die Einbautiefe von 110 mm nicht überschritten. Alle mediumberührten Teile auf der Trinkwasserseite sind aus Messing, Edelstahl 1.4401 und 1.4404 und trinkwasserzugelassenen Kunststoffen.
Die Station erlaubt mit einer asymmetrischen Anordnung der Edelstahlplatten des Wärmeübertragers, sowie einer druckverlustoptimierten Bauweise der Station einen besonders effizienten Betrieb und ermöglicht Warmwasser-Volumenströme von 11-21 l/min (Leistungsbereich 1) bei Temperaturüberhöhungen von 0-15K (gem. SPF Prüfprozedur). Somit lassen sich Schüttleistungen und Temperaturüberhöhungen individuell an die vorliegenden Anlagenparameter anpassen. Durch die geringen Temperaturerhöhungen ist die Station besonders geeignet für den Betrieb in Niedertemperatursystemen.
Die adaptive elektronische Regelung passt sich selbstständig den Betriebsbedingungen im Gesamtsystem an. Die eingestellte Trinkwassertemperatur wird unabhängig von Systemtemperaturen, Druckverlustverhältnissen und benötigten Zapfmengen konstant geregelt.
Durch eine bedarfsgeregelte Vorrangschaltung des multifunktionalen Regelventils, wird eine intelligente Energieverteilung zur Trinkwassererwärmung sowie zur Wärmeversorgung einer Wohneinheit gewährleistet.
Im Heizbetrieb sorgt die integrierte Differenzdruckregelung des Regelventils für eine effiziente Wärmeverteilung der Stationen untereinander. Ein hydraulischer Abgleich im Rohrnetz zur Station ist somit überflüssig.
Im Falle eines Stromausfalls wird ein Failsafe-Mode aktiviert. Im Failsafe-Mode schließt der Stellantrieb das Regelventil, um eine unkontrollierte Trinkwassererwärmung zu verhindern.
Über eine Status-LED wird der aktuelle Betriebszustand der Station angezeigt.
Die „Regudis W-HTE“ Basistation kann zeitsparend durch ein modular aufgebautes Montage- Konzept „Plug and Play“ individuell um folgende Funktionen erweitert werden:
- < li>Trinkwasserzirkulation
- gemisc hter Heizkreis (VL-Tempoeratur Regelmodul)
- gleichzeitige Versorgung von einem direktem und einem gemischtem Heizkreis
Die Wohnungsstation „Regudis W-HTE“ besteht aus folgenden Komponenten:
- Anschlussbox Versorgungsspannung, Spannungsversorgung 230 V AC, Nennstrom 50 mA, Ausgangsspannung 5V DC, Nennausgangsstrom 1200 mA, Schutzart IP 65, Schutzklasse II, Überspannungskategorie III, Umgebungstemperatur 0 bis 60C
- Elektronischer Regler mit Warmwasser-Sollwerteinstellung 40-70C, max. Umgebungstemperatur 0 bis 60C, Leistungsaufnahme 0,15 bis 3 W, Schutzart IP 54, Eingangsspannung 5 V DC
- Turbinensensor (ermöglicht Volumenstromerfassung ab 1 l/min)
- Entlüftung Heizkreis
- Multifunktionales Regelventil für große Durchflüsse mit integriertem Differenzdruckregler und bedarfsgeregelter Vorrangschaltung zur Warmwasserbereitung
- Zonenventil zur Regulierung des Heizkreises
- Schmutzfänger Heizkreis Rücklauf
- kupfergelöteter Edelstahl-Plattenwärmeübertrager 1.4401/1.4404 vollversiegelt
- Temperaturfühler Warmwasser PT1000
- Entlüftung Trinkwasserkreis
- A nschlussmöglichkeit des Trinkwasserzirkulationsmoduls G1
- Passstück für Wärmezähler G3/4″, 110mm
- Passstück für Wasserzähler G3/4″, 110mm
- Schmutzfänger Heizungsvorlauf
- An schlussmöglichkeit Temperaturfühler für Wärmemengenzähler M 10 x 1,0
Inbetriebnahme der Anlage auf Anfrage
Leistungsdaten Trinkwasser:
WW-Leistung Wärmeübertrager: 30-58 kW (Leistungsbreich 1) bei 50-65C Primär, und 10C/50C Sekundär
Zapfmenge: 11-21 l/min (gem. SPF- Prüfprozedur)
Druckverlust Sekundär: 350-1150 mbar (ohne KWZ)
3 Anschlüsse Kugelhähne DN 20
Leistungsdaten Heizung:
Heizleistung 14kW, delta T 20K
Max. 600 l/h
max. Differenzdruck 2,0 bar
min. Differenzdruck 0,15 mbar
Druckverlust Primär : 150-350 mbar (ohne WMZ)
4 Anschlüsse Kugelhähne DN 20
Allgemein:
max. Betriebsdruck: 10 bar
Tmax (Primär): 90C
Umgebungstemperatur: 2 bis 35C
BxHxT (ohne Kugelhähne): 600x455x110mm
Achsabstand der Anschlüsse 65mm
Achsabstand zur Wand 26,5 mm
Gewicht 7,7 kg
Umfangreiches Zubehör:
Aufputz-Schränke, Unterputz-Schränke, „Regubox“ Exklusiv-Aufputzhaube aus Kunststoff, Wärmedämmoberschale, Revisionsrahmen, Vorlauftemperatur-Regelmodul für Flächenheizungen, Trinkwasserzirkulations-Modul, Heizkreisanschlussstück, Temperaturvorhalte-Regelset, Spül- und Montagebrücke, Erdungsschelle, Kugelhahnanschluss-Sets
max. Betriebsdruck: 10 bar
Zapfmenge: 11 – 21 l/min
Art.-Nr.: 1344030
EAN: 4026755446890
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten. Oventrop GmbH & Co. KG Paul-Oventrop-Str. 1 59939 Olsberg Telefon + 49 2962 82 0 Telefax + 49 2962 82 400 E-Mail [email protected] Internet www.oventrop.com
