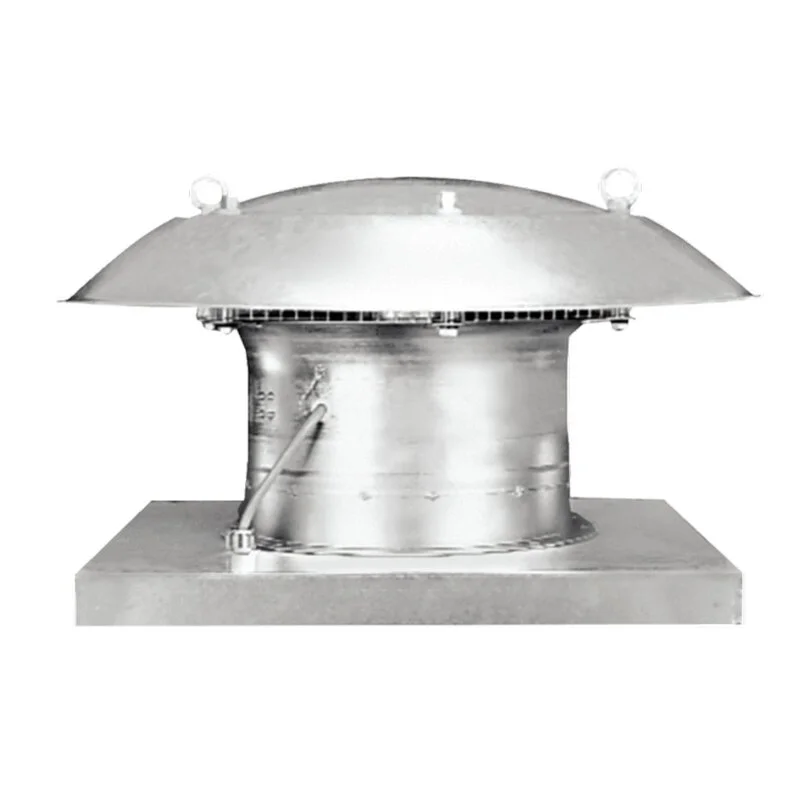

Maico EZD Axialer Dachventilator

Description

Axialer Dachventilator, horizontal ausblasend

• Gehäuse, Grundplatte, Anstromdüse und Regenschutzhaube aus verzinktem Stahlblech.
• Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
• Stabile Transportösen ermöglichen einen Transport per Kran.
• 8-blättriges Flügelrad aus glasfaserverstärktem Polyamid.
• Thermischer Überlastungsschutz serienmäßig.
• Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
• Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Hoher lüftungsseitiger Wirkungsgrad, niedriges Betriebsgeräusch.
• Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
• Ventilatoren sind wartungsfrei.
• Reversierbarer Betrieb der Ventilatoren möglich.
• Kundenspezifische Sonderspannungen als Sonderausführungen auf Anfrage und gegen Mehrpreis lieferbar.
• Für Be- oder Entlüftung mit separatem Schalter umschaltbar (Ausnahme EZD … E).

Förderrichtung

• Die Förderrichtung ist gekennzeichnet.
• Standard Abluftbetrieb, Förderrichtung über Motor blasend.

Wechselstrommotor

• Asynchronmotor.
• Bemessungsspannung 230 V, 50 Hz.
• Ventilatoren „… B“ und „… D“: Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
• Ventilatoren „… E“: Spaltpolmotoren.
• Schutzart EZD… D und … E IP 54.
• Schutzart EZD… B IP 55.
• Drehzahlsteuerbar.
• Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor („… E“).
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig.

Elektrischer Anschluss

• Anschlusskabel, ca. 1,7 m lang.

Sicherheitshinweise

• Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.
• Eine fachgerechte Festinstallation bei waagerechter Einbaulage, fest verlegter elektrischer Zuleitung und korrekter Luftführung über Schacht oder Rohr ist vorgeschrieben.

Sonderausführungen

• Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
  • Sonderspannungen und -frequenzen.
  • Ventilatoren mit erhöhtem Korrosionsschutz.
  • Flügelräder aus Aluminium.
• Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20 °C erhalten Sie auf Anfrage.
• Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
• Die Durchführbarkeit muss fallweise geprüft werden.

Herstellerinformationen: Maico Elektroapparate-Fabrik GmbH, Steinbeisstr. 20, 78056, Villingen-Schwenningen, Baden-Württemberg, Deutschland,
