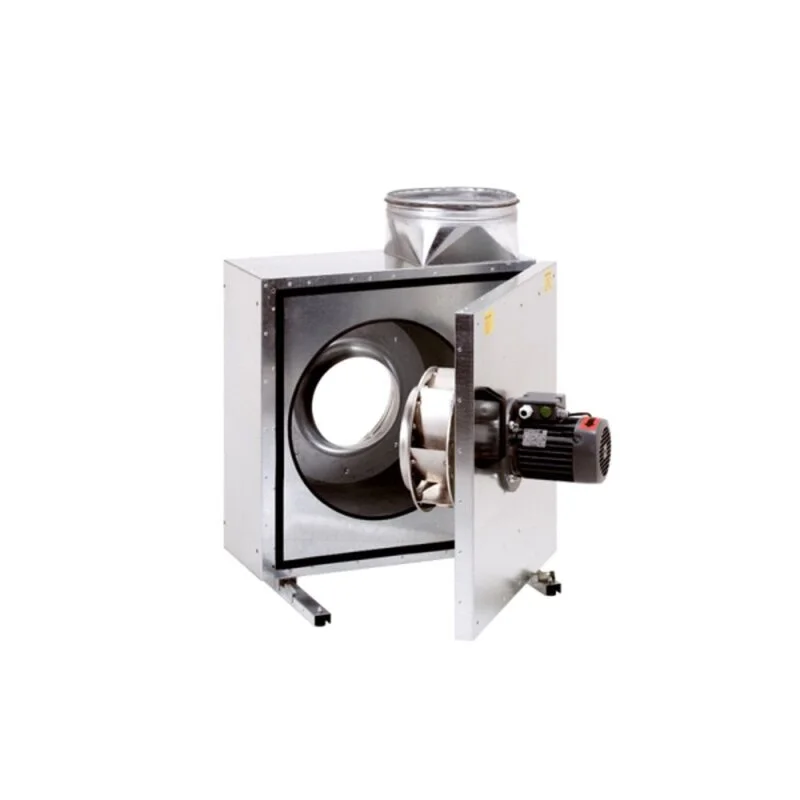

Maico EKR -3 Schallgedämmte Lüftungsbox DN 315-400mm

Description

Schallgedämmte Abluftbox, DN 315 – DN 400, Drehstrom

EKR 3 – Produktbeschreibung

Merkmale
•Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt.
•Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.
•Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.
•Unempfindlich gegen heiße Fördermedien bis 120 °C.
•Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.
•Mit Montageschiene und 4 Schwingungsdämpfern.
•Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.
•Motor außerhalb des Luftstroms platziert.
•Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.
•Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Motor
•Motor mittels Frequenzumformer regelbar.
•Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.
•Drehzahlsteuerbar durch Maico MFU.

Montagehinweise
•Einbau mit Ausblasstutzen nach oben, rechts oder links.
•Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig.

Elektrischer Anschluss
•Außenliegender Klemmenkasten mit Kabelverschraubung.

Sicherheitshinweise
•Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.
•Dazu ein Schutzgitter anbringen.
