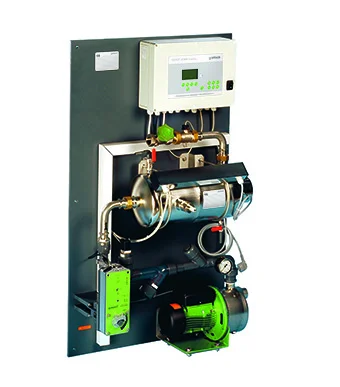

Grünbeck Luftwäscherkompaktanlage GENO-LUWADES-2 521200

Description

Grünbeck Luftwäscherkompaktanlage GENO-LUWADES-2 Luftwäscherkompaktanlage GENO-LUWADES-2 zur biozidfreien Desinfektion und zur automatischen leitfähigkeits- und quali- tätsgesteuerten Absalzung von Umlauf- wasser in Luftwäschereinrichtungen bestehend aus: 1 GENO-UV-Modul 40 S Durchflussleistung bis 3,0 cbm/h bestehend aus: – elektropoliertem Edelstahl-Druckrohr – UV-Lampe – Quarzschutzrohr einfach demontierbar – 2 Spülventile für die Druckrohrrei- nigung als Probenahmehähne verwendb. – Verwirbelungseinrichtung – Vorschaltgerät auf Druckrohr mont. 1 Absalzautomatik GENO-mat -konduktiv- Steuerung in Abhängigkeit des Salzge- haltes, automatisch gemessen über den Leitwert, bestehend aus: – Leitfähigkeitsmessgerät mit zwei direktschaltenden Grenz- werten mit Speicherverhalten Messbereich: 10 – 5.000 uS/cm – Messung über Durchflussmesszelle mit Spezialkontaktierung – automatische Temperaturkompensation – PVC-Motorkugelhahn DN 25 stromlos geschlossen – PVC-Drosselventil 1 Umwälzpumpe Horizontale, einstufige Kreiselpumpe mit integriertem Motorschutz. Technische Daten: max. Förderstrom : 3,0 cbm/h max. Förderhöhe : 30 m 1 Sensor zur Qualitätssteuerung 1 Sensor WS Durchflussüberwachung der Umwälzpumpe 1 Manometer 1 Rückflussverhinder 1 Grobschmutzfänger 1 Systemsteuerung GENO-KWA-tronic2 zur Messung, Steuerung, und Regelung verschiedener Parameter des Umlauf- wassers mit – Zustandsanzeige über LED’s und ein Grafikdisplay – integrierte Zeitsteuerung mit Vor- absalzung und Absalzsperrung für eine optionale Bioziddosierung – Stromausgang 0/4 – 20 mA zur Weiter- leitung von Systemdaten wie Leit- fähigkeit, Temperatur, Bestrahlungs- stärke, Durchfluss – RS232 Schnittstelle zur Übertragung von Betriebsdaten – pot.-freier Sammelstörmeldeausgang – Datenlogger zur Protokollierung (op- tional) 1 Montagegrundplatte aus Kunststoff Abmessungen: 1.200 x 700 x 12 mm Alle Baugruppen auf Kunststoffplatte vormontiert, elektrisch verdrahtet und anschlussfertig sowie an Montageschienen befestigt. Abmessungen der Komplett-Anlage: Breite : 700 mm Höhe ohne Montage- schienen : 1.200 mm Tiefe ca. : 400 mm Wasseranschlüsse : Klebemuffen DN 25 Durchm. 32 mm elektr. Anschluss : 230 V/50 Hz Schutzart : IP 54 Leistungsaufnahme max.: 740 W Nenndruck max.: 6 bar (bei 20Grad C) Umgebungstemperatur : 0 – 40 Grad C Wassertemperatur : 5 – 35 Grad C Fabrikat: Grünbeck Technische Änderungen vorbehalten! Grünbeck AG Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau Telefon: +49 9074 41-0 Telefax: +49 9074 41-100 E-Mail: [email protected] .impressum

Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!

Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.

Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
