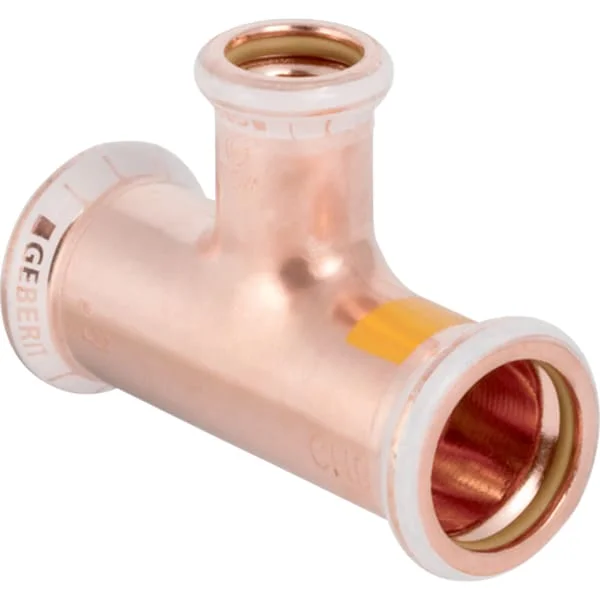

Geberit Mapress Kupfer T-Stück reduziert (Gas) d22-15-15

Description

Geberit Mapress Kupfer T-Stück reduziert (Gas)
Verwendungszwecke

• Für Natur- und Flüssiggase

Eigenschaften

• Unverpresst undicht
• Dichtring aus HNBR gelb
• Pressmuffe mit gelbem Schutzstopfen

Technische Eigenschaften

• Werkstoff: Cu-DHP Kupfer CW024A (DIN EN 1412)
• Form: T-Stück
• DN / Nennweite: 20 / 12 / 12
• d, ø / Außendurchmesser (mm): 22 mm
• d1, ø / Außendurchmesser (mm): 15 mm
• d2, ø / Außendurchmesser (mm): 15 mm
• arc / Winkel (°): 90 °
• L / Länge (cm): 8 cm
• L1 / Länge (cm): 3,8 cm
• l / Länge Teilmaß (cm): 3,7 cm
• l2 / Länge Teilmaß (cm): 4,3 cm
• Z / Z-Maß (cm): 1,6 cm
• Z1 / Z-Maß (cm): 1,8 cm
• Z2 / Z-Maß (cm): 2,3 cm
• Werkstoffnummer AISI-SAE (für Etiketten): C12200
• Werkstoffnummer EN (für Etiketten): CW024A
• Länge Anschluss 3 (mm): 43 mm
• Länge Anschluss 1 (mm): 37 mm
• Länge Anschluss 2 (mm): 38 mm
