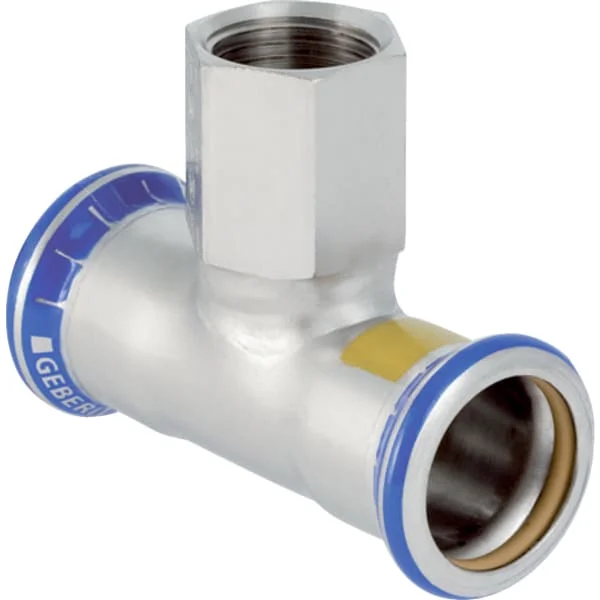

Geberit Mapress Edelstahl T-Stück mit IG (Gas) d108-Rp3/4-108

Description

Geberit Mapress Edelstahl T-Stück mit Innengewinde (Gas)
Verwendungszwecke

• Für Natur- und Flüssiggase

Eigenschaften

• Unverpresst undicht
• Dichtring aus HNBR gelb
• Pressindikator
• Pressmuffe mit gelbem Schutzstopfen
• Gelb markiert

Technische Eigenschaften

• Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
• Form: T-Stück
• DN / Nennweite: 100 / 20 / 100
• d, ø / Außendurchmesser (mm): 108 mm
• Rp / Rohrinnengewinde kegelig („): 3/4 „
• d1, ø / Außendurchmesser (mm): 108 mm
• arc / Winkel (°): 90 °
• L / Länge (cm): 31 cm
• L1 / Länge (cm): 9,0 cm
• l / Länge Teilmaß (cm): 15,5 cm
• l2 / Länge Teilmaß (cm): 15,5 cm
• Z / Z-Maß (cm): 8 cm
• Z1 / Z-Maß (cm): 7,5 cm
• Z2 / Z-Maß (cm): 8 cm
• Werkstoffnummer AISI-SAE (für Etiketten): 316
• Werkstoffnummer EN (für Etiketten): 1.4401
• Länge Anschluss 3 (mm): 155 mm
• Länge Anschluss 1 (mm): 155 mm
• Länge Anschluss 2 (mm): 90 mm
