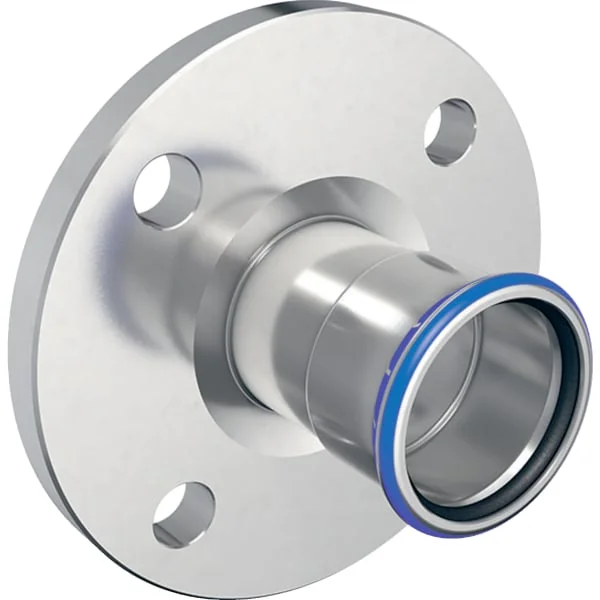

Geberit Mapress Edelstahl Flansch PN 10/16 mit Pressmuffe d88,9

Description

Geberit Mapress Edelstahl Flansch PN 10/16, mit Pressmuffe
Verwendungszwecke

• Für Haustechnik, Industrie und Schiffbau

Eigenschaften

• Unverpresst undicht
• Dichtring aus CIIR schwarz
• Pressindikator
• Pressmuffe mit transparentem Schutzstopfen
• Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1

Technische Eigenschaften

• Werkstoff: CrNiMo-Stahl 1.4401 (DIN EN 10088)
• Form: gerade
• DN / Nennweite: 80
• d, ø / Außendurchmesser (mm): 88,9 mm
• di, ø / Innendurchmesser (mm): 84,8 mm
• D / Außendurchmesser (cm): 20 cm
• k / Flansch-Lochkreisdurchmesser (mm): 160 mm
• m / Schraubenlochdurchmesser (mm): 18 mm
• L / Länge (cm): 12,5 cm
• l / Länge Teilmaß (cm): 2 cm
• Z / Z-Maß (cm): 6,5 cm
• n / Anzahl Schrauben Flanschverbindung (St.): 8 St.
• Werkstoffnummer AISI-SAE (für Etiketten): 316
• Werkstoffnummer EN (für Etiketten): 1.4401
• Länge Anschluss 1 (mm): 100 mm
• Länge Anschluss 2 (mm): 20 mm
