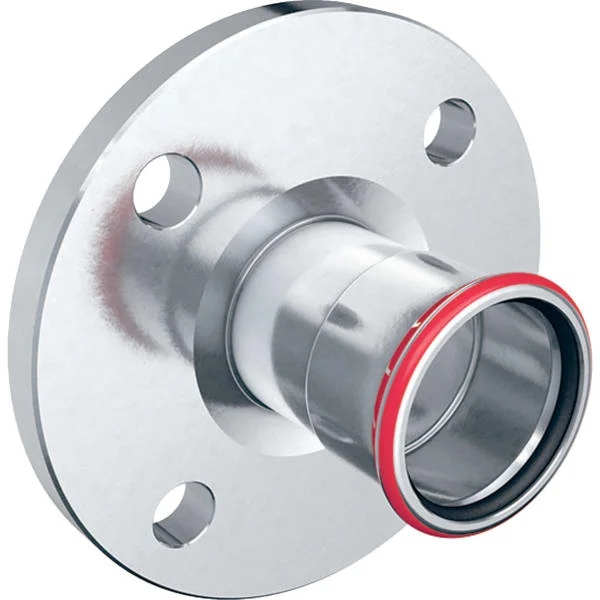

Geberit Mapress C-Stahl Flansch PN 6 mit Pressmuffe d28

Description

Geberit Mapress C-Stahl Flansch PN 6, mit Pressmuffe
Verwendungszwecke

• Für Haustechnik, Industrie und Schiffbau

Eigenschaften

• Unverpresst undicht
• Dichtring aus CIIR schwarz
• Pressindikator
• Pressmuffe mit transparentem Schutzstopfen
• Form B1 (erhöhte Dichtleiste mit Standarddichtfläche), EN 1092-1

Technische Eigenschaften

• Werkstoff: Stahl unlegiert 1.0034 E195 (DIN EN 10305)
• Form: gerade
• DN / Nennweite: 25
• d, ø / Außendurchmesser (mm): 28 mm
• di, ø / Innendurchmesser (mm): 25 mm
• D / Außendurchmesser (cm): 10 cm
• k / Flansch-Lochkreisdurchmesser (mm): 75 mm
• m / Schraubenlochdurchmesser (mm): 11 mm
• L / Länge (cm): 6,5 cm
• l / Länge Teilmaß (cm): 1,4 cm
• Z / Z-Maß (cm): 4,2 cm
• n / Anzahl Schrauben Flanschverbindung (St.): 4 St.
• Werkstoffnummer AISI-SAE (für Etiketten): 1009
• Werkstoffnummer EN (für Etiketten): 1.0034
• Länge Anschluss 1 (mm): 51 mm
• Länge Anschluss 2 (mm): 14 mm
