Description

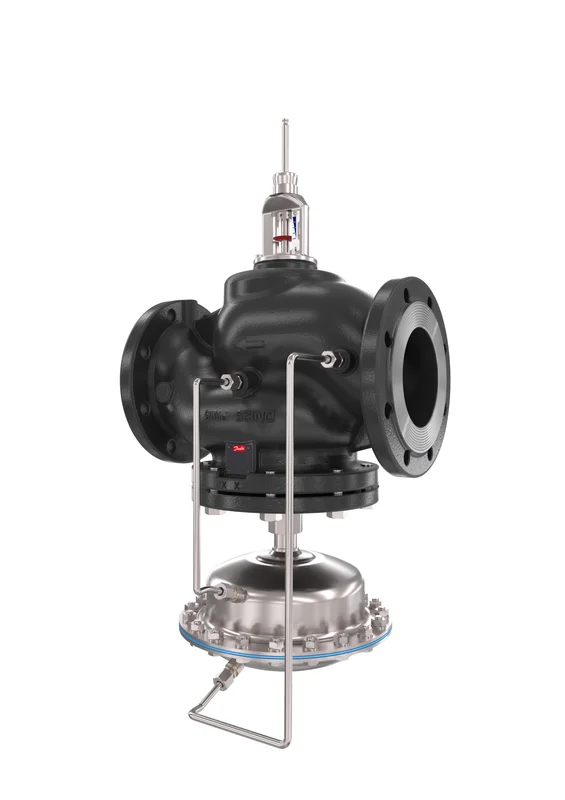

Danfoss VSR m. Motorstellv. AFQM2 DN65 Kvs60, PN40, GS-C 25, 0,5bar, FL Danfoss Volumenstromregler mit Motorstellventil AFQM2 für elektrische Antriebe AMV(E)65x AMV(E)55, AMV(E)85/86 In Kombination mit AME659SD typgeprüft nach DIN EN14597 Schließventil: Druckentlastet, Kegel weichdichtend, mit Hubbegrenzung zur Volumenstrombegrenzung. Medien: Heiz- und Kühlwasser bis 30% Glykolanteil Ventilkennlinie SPLIT (geteilt linear) (0-30% linear/30-100% logarithmisch) Regelcharakteristik linear (Umstellmöglichkeit auf logarithmisch mit elektr. Stellantrieben AME65x) Werkstoffe: Ventilgehäuse Stahlguss GP240GH (GS-C 25) Ventilkegel aus Edelstahl W.-Nr. 1.4305 Ventilsitz aus Edelstahl W.-Nr. 1.4021 Druckentlastung über Kammerentlastung Anschluss Flansch nach DIN 1092-1 Stellantrieb: Gehäuse aus Edelstahl, W.-Nr. 10345, Rollmembrane aus EPDM gewebeverstärkt, Membranfläche 160cm2 Einbauort: Vor- und Rücklauf. Nennweite DN: 65 kvs (m3/h): 60 Nenndruck PN: 40 dp max.(bar): 20 Volumenstrom bei Wirkdruck 0,5 bar: 8,4 – 42 m3/h Temperaturbereich 2 – 150C Wirkdruck: 0,5 bar Fabrikat: Danfoss Typ: AFQM2 DN65/PN40 Bestell-Nr.: 003G5529 Danfoss GmbH Nordring 144 63067 Offenbach am Main E-Mail:[email protected] Telefonnummer:+49 (0) 69 89020 .de-de/terms/generalinformation/
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
Die Installation eines Klimageräts oder eine Wärmepumpe darf nur durch ein nach der Verordnung (EU) Nr. 573/2024 des Europäischen Parlamentes und des Rates vom März 2024 über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Mit dem Kauf einer Split-Klimaanlage oder Split Wärmepumpe bestätigen Sie die fachgerechte Installation durch zertifiziertes Fachpersonal.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluss (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden! Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und „nicht-steckerfertigen Geräten“ sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten. Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
