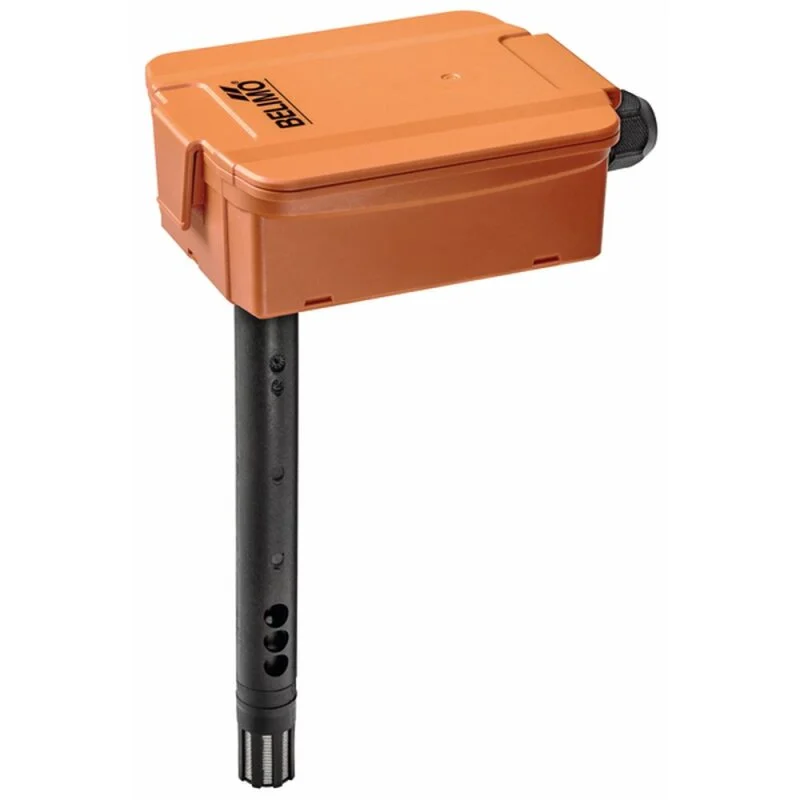

Belimo Kanalsensor CO2 / VOC aktiv, HAN 22DCV-11
Der Belimo Kanalsensor 22DCV-11 ist ein aktiver Luftqualitätssensor zur Messung von VOC im Luftkanal. Er arbeitet mit analogen Ausgangssignalen von 0…5 V oder 0…10 V und ist für den Einsatz in stationären Heizungs-, Lüftungs- und Klimaanlagen vorgesehen. Das Gerät misst die Luftqualität in Luftkanälen und ist für Anwendungen mit Luft als Medium ausgelegt.
Der Sensor basiert auf einer Metalloxid-Halbleiter-Technologie für VOC und ist als Kanalsensor mit einer Sondenlänge von 150 mm ausgeführt. Das Gehäuse ist gemäß IP65 und NEMA 4X geschützt und für den Einsatz unter anspruchsvollen Umgebungsbedingungen konzipiert. Die elektrische Versorgung erfolgt mit AC/DC 24 V.
Funktionen und Eigenschaften
- Aktiver Kanalsensor für VOC-Messung
- Analogausgang 0…5 V oder 0…10 V, per Steckbrücke einstellbar
- Ausführung mit 2 Ausgängen für VOC (Typ 22DCV-11)
- Messbereich VOC: 0…100% VOC, entsprechend 0…5000 ppb TVOC äquivalent
- Für Luftkanäle in HLK-Anlagen geeignet
- Gehäuse mit Schutzart IP65 und NEMA 4X
- Zweikanal-CO₂-Technologie im Produktprogramm der Baureihe
- Selbstkalibrierung bei CO₂-Sensoren der Baureihe
Technische Einordnung
Der Sensor ist für Luft als Medium vorgesehen und arbeitet in einem Temperaturbereich von 0…50 °C. Die zulässige Umgebungs- und Mediumsfeuchte beträgt maximal 95% RH, nicht kondensierend. Die Betriebsgeschwindigkeit der Luft liegt zwischen 0.3 und 12 m/s. Die Spannungsversorgung erfolgt mit AC/DC 24 V, der Funktionsbereich liegt bei AC 19…29 V beziehungsweise DC 15…35 V.
Für die Montage und den elektrischen Anschluss ist ein steckbarer Federzugklemmenblock für Leitungen bis maximal 2.5 mm² vorgesehen. Die Kabeleinführung erfolgt über eine Kabelverschraubung mit Zugentlastung für Kabel mit 6 bis 8 mm Durchmesser.
Typische Einsatzbereiche
Der Kanalsensor eignet sich für die Überwachung der Luftqualität in Lüftungs- und Klimaanlagen, insbesondere in Bereichen, in denen VOC als Indikator für die Belastung der Raumluft erfasst werden soll. Typische Anwendungen sind HLK-Anlagen mit kanalbasierter Messung und Regelung der Luftqualität.
Die Ausführung als aktiver Sensor mit analogem Spannungsausgang erleichtert die Integration in Gebäudeautomation und regelungstechnische Anwendungen. Durch die robuste Gehäuseausführung ist das Gerät für den stationären Einsatz in technischen Anlagen ausgelegt.
Hinweise zur Anwendung
Das Gerät sollte ausschließlich innerhalb des spezifizierten Einsatzbereichs verwendet werden. Für eine zuverlässige Funktion muss die zu messende Luft frei von Staub und anderen Verunreinigungen sein, die sich auf dem Sensorelement ablagern könnten. Die Installation darf nur durch autorisiertes Fachpersonal erfolgen.
Der Sensor wird für den Einsatz in Luftkanälen geliefert und ist mit der Sondenlänge von 150 mm für die entsprechende Einbausituation ausgelegt.
Herstellerinformationen: BELIMO Stellantriebe Vertriebs GmbH, Welfenstr. 27, 70599, Stuttgart, Baden-Württemberg, Deutschland,
